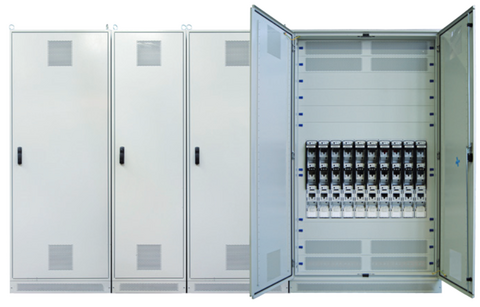

Modul 2000TT - wstępnie zmontowana rozdzielnica z badaniami typu

Moduł 2000TT jest to nowoczesny system rozdzielnic niskiego napięcia do zastosowań w zakresie od 630A do 1600A - testowane zgodnie z normą IEC / EN 61439. Pola zasilające są z wbudowanym wyłącznikiem kompaktowym o wielkości MC4 (od 630A do 1600A). Pola odpływowe są testowane z rozłącznikami listwowymi NH o wielkościach od 00 do 03. Stopień ochrony IP31 (w standardzie pola bez drzwi do 1600A), natomiast z drzwiami IP54, na prąd do 1250A. Mechaniczne podłączenia modułów i połączenia szynowe są w standardzie, w zakresie dostawy.

PN EN  61439-2  Rozdzielnice i sterownice niskonapięciowe -- Część 2: Rozdzielnice i sterownice do rozdziału energii elektrycznej

Zestawy rozdzielnic i sterownic niskiego napięcia składają się z jednego lub wielu łączników niskonapięciowych wraz z układami sterowania, układami pomiarowymi, sygnalizacyjnymi, zabezpieczeniowymi i regulacyjnymi, wraz ze wszystkimi wewnętrznymi połączeniami elektrycznymi i mechanicznymi oraz częściami konstrukcyjnymi.

Norma EN 61439-2 określa specjalne wymagania dla zestawów rozdzielnic i sterownic mocy:

• zestawów stałych lub przenośnych rozdzielnic w obudowie lub bez obudowy
• zestawów wykorzystywanych w wytwarzaniu, przesyłaniu, dystrybucji i przetwarzaniu energii elektrycznej
• do sterowania urządzeniami zużywającymi energię elektryczną
• zestawów pracujących w specjalnych warunkach pracy np. statki, pojazdy szynowe

Dane techniczne:

• Badania systemu do 1600A (wykonanie 3- i 4-polowe)
• Stopień ochrony: IP 31/IP 54 – 1600A/1250A
• Prąd znamionowy: In = 1600A/1250A
• Napięcie znamionowe: Un = 3x230/400V, 50 Hz
• Napięcie znamionowe izolacji: Ui = 1000V
• Napięcie udarowe: Uimp = 4kV
• Prąd znamionowy krótkotrwały wytrzymywany: Icw/Icc = 50kA
• Wyłączniki – pole zasilające: MC4 630 A – 1600 A

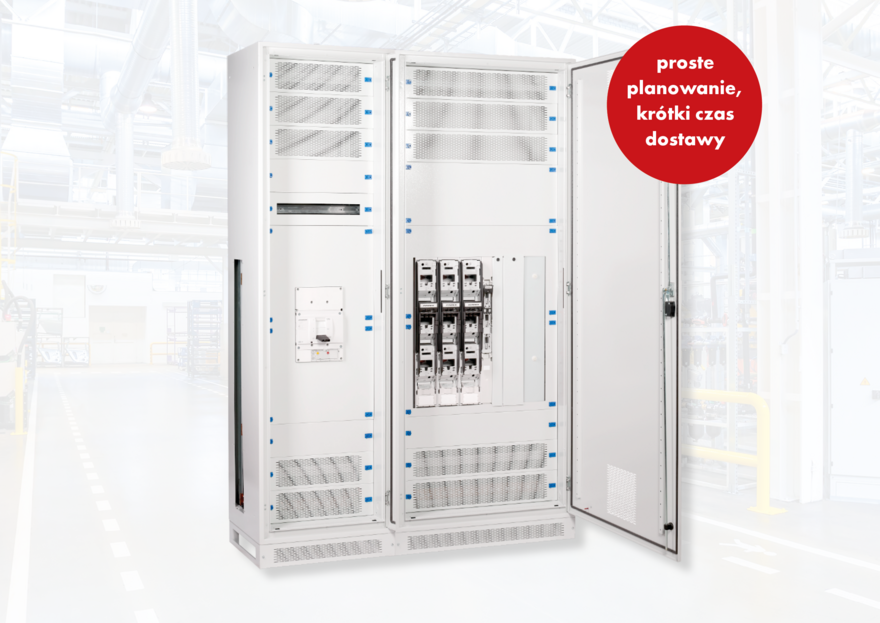

Pole wyłącznikiem MC

W przypadku pola wyłącznika MC w komplecie z szynami, szyny główne wraz z podłączeniem do wyłącznika są już zamontowane w polu (jak na zdjęciu). Pola te są produkowane zgodnie z normą PN EN 61439 i sprawdzone, więc nie trzeba obliczać strat ciepła i prądów zwarciowych. W komplecie są również pasujące przeźroczyste osłony, które zapobiegają niezamierzonemu dotknięciu części będących pod napięciem. Wszystko, co należy zrobić, aby mieć gotowe pole, to zamontować odpowiedni wyłącznik MC. Opcjonalnie pole może być wyposażone w urządzenia pomiarowe, automatykę SZR i w ograniczniki przepięć.

Porada eksperta:

• Wyłącznik o rozmiarze MC4 w zależności od potrzeb, w zakresie prądów od 630A do 1600A
• Przy wyborze wyłącznika, weź pod uwagę odpowiedni typ wyzwalacza

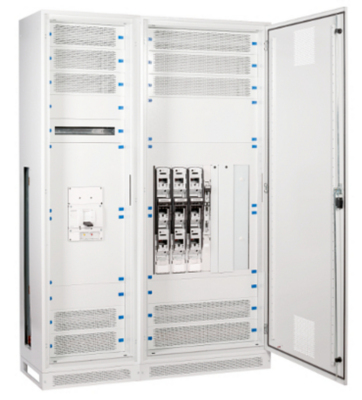

Pole rozłącznikowe NH

W przypadku częściowo zmontowanych pól odpływowych NH, główne szyny zbiorcze są zamontowana w obudowie (jak na zdjęciu). Otwory mocujące do rozłączników NH są wywiercone w odpowiednim miejscu. Zamontowane w obudowie szyny są nawiercone i dostarczane z nakrętkami do montażu rozłączników. Te pola są produkowane i testowane zgodnie z normą PN EN 61439, dzięki czemu nie musisz wykonywać żadnych obliczeń. Dołączone są również osłony, które zapobiegają przypadkowemu kontaktowi z częściami będącymi pod napięciem. Pola mogą być wyposażone w rozłączniki NH 00 do NH3.

Porada eksperta:

• W instrukcji montażu znajdziesz wszystkie niezbędne informacje dotyczące momentu obrotowego
• Z opcjonalnymi zaciskami V (IS505200-A) do kabli nie trzeba zaciskać końcówki kablowej

Pozostałe wyposażenie

Do wszystkich pól ze zmontowanymi szynami można zamontować wszystkie elementy i akcesoria wcześniej opisane

Porada eksperta:

• Chcesz zaoszczędzić czas zamów pola z szynami w zestawie
• Masz gotowy produkt spełniający normę PN – EN 61439

Schrack Technik oferuje Państwu możliwość zakupu systemu Moduł 2000TT jako kompletnego rozwiązania. Rozdzielnicę trzeba tylko przenieść do pomieszczenia niskiego napięcia na placu budowy i ją podłączyć.

Pełna dokumentacja Schrack Technik

Zalety w skrócie:

• Bardzo krótki czas montażu
• Testowany wg PN EN 61439 Moduł systemu 2000TT
• Wysoka niezawodność działania
• System modułowy
• Możliwość rozbudowy
• IP31 - IP54

• Od 1600A do 5000A
• Zatwierdzony typ wg PN EN 61439
• Planowanie i realizacja przez naszych specjalistów
• Dokumentacja systemu Schrack Technik
• Najnowocześniejsza jakość
• Wysokie bezpieczeństwo systemu i maksymalne bezpieczeństwo
• Od IP31 do IP54
• Szyny zbiorcze możliwe na kilku poziomach
• Budowa modułowa

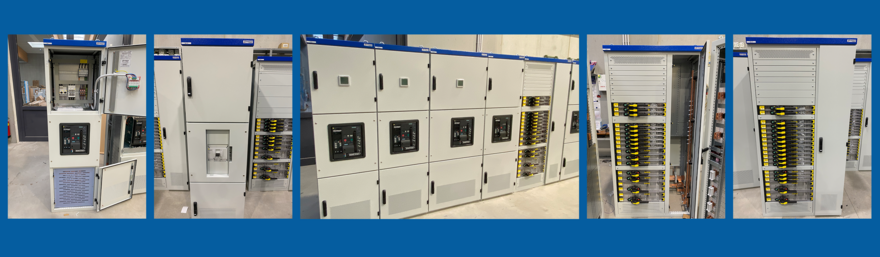

Moduł 4000TT to sprawdzona konstrukcja rozdzielnicy dla prądów znamionowych do 5000A!

Nasza nowoczesna konstrukcja rozdzielnic przeznaczona jest dla budynków, szpitali, firm handlowych i obiektów przemysłowych. Dzięki Schrack Technik Moduł 4000TT, szybko uzyskuje się ekonomiczne korzyści i szybkie wykonanie różnych rozwiązań rozdzielnic.

Symetryczna i modułowa konstrukcja minimalizuje i optymalizuje liczbę komponentów, szynoprzewodów i w ten sposób skraca czas budowy.

Możliwy podział wewnętrzny do 4 formy zabudowy zapewnia zwiększoną ochronę urządzeń i osób.

System oferuje wysoki stopień elastyczności dzięki trzem różnym opcjom budowy:

• stacjonarna (stała)
• wysuwna
• wtykowa

Krótkie przestoje przy przeglądach i pomiarach okresowych.

Inteligentnie łączone pola i możliwość prostej rozbudowy.

Wysokie bezpieczeństwo systemu i maksymalne bezpieczeństwo przy eksploatacji.

Instalacja stacjonarna (stała): w przypadku instalacji stałej wszystkie urządzenia przełączające zainstalowane są na stałe i połączone w systemie.

Cechy szczególne:

• Zestaw rozdzielnic z badaniem typu IEC/EN 61439-1+2 do znamionowego napięcia roboczego
• IP31 do IP55, forma 1 do formy 4-, 3- i 4-biegunowej, dla wszystkich systemów sieciowych: TN-C, TN-C-S, TN-S, IT
• Konstrukcja z modułem stałym lub z wyłącznikami wysuwnymi, z możliwością rozbudowy o technologię wysuwną
• Możliwość konstrukcji odpornej na trzęsienia ziemi i przypadkowego łuku elektrycznego
• Oprogramowanie TTCALC do łatwej konfiguracji list części i planów projektów
