Szafy teleinformatyczne S-RACK

W sieciach okablowania strukturalnego, oprócz kabli instalacyjnych, jednym z najważniejszych elementów pasywnej infrastruktury sieciowej są szafy teleinformatyczne 19”. To właśnie w ich wnętrzu instalowane są wszelkie urządzenia z doprowadzonym zasilaniem, a następnie łączone okablowaniem teleinformatycznym przy zachowaniu właściwych warunków do chłodzenia. Należyty dobór szaf decyduje o funkcjonowaniu systemu teleinformatycznego, a co za tym idzie – z jakością świadczonych usług. Dobierając szafy teleinformatyczne powinno określić się ich wielkość oraz maksymalną obciążalność tak, by była możliwość zainstalowania w nich wszystkich niezbędnych elementów pasywnych (np. panele krosowe, okablowanie) i aktywnych (np. serwery, sprzęt sieciowy, pamięci masowe) wymaganych na chwilę obecną oraz w niedalekiej przyszłości. Należy również zwracać uwagę by były one wyposażone w kanały, korytka i otwory wpustowe zapewniające łatwe, bezpieczne i uporządkowane prowadzenie wymaganej liczby kabli. Wysoka funkcjonalność szafy charakteryzować się będzie zdolnością do instalacji i zarządzania dużą liczbą kabli z możliwością łatwej rozbudowy systemu okablowania poprzez dodanie kolejnych. Z kolei odpowiednia głębokość i szerokość szafy zapewni utrzymanie właściwego promienia gięcia kabli (nie mniejszy niż 8-krotna ich średnica) światłowodowych i miedzianych. To tylko część właściwości użytkowych szaf, których celem jest optymalizacja instalacji sprzętu i okablowania jednocześnie ograniczając ryzyko przypadkowego wyłączenia lub niewłaściwego podłączenia podczas prac serwisowych lub rekonfiguracyjnych.

Oprócz walorów czysto użykowych nie bez znaczenia są estetyka i wykonanie. Szafy teleinformatyczne serii S-RACK produkowane są w dwóch wariantach kolorystycznych:

• RAL 7035 ( jasnoszary )
• RAL 9005 ( czarny )

Punkt dystrybucyjny w sieciach teleinformatycznych jest miejscem, z którego rozchodzi się okablowanie poziome i pionowe/szkieletowe, dodatkowo taki punkt powinien być wyposażony w przyłącze energetyczne celem zasilenia urządzeń aktywnych.

Główny Punkt Dystrybucyjny (GPD) i Lokalny Punkt Dystrybucyjny (LPD) stanowi zazwyczaj odpowiednia szafa 19”. W zależności od zapotrzebowania na miejsce w szafie oraz miejsca usytuowania
szafy zastosować możemy wariant szafy wolnostojącej lub wiszącej.

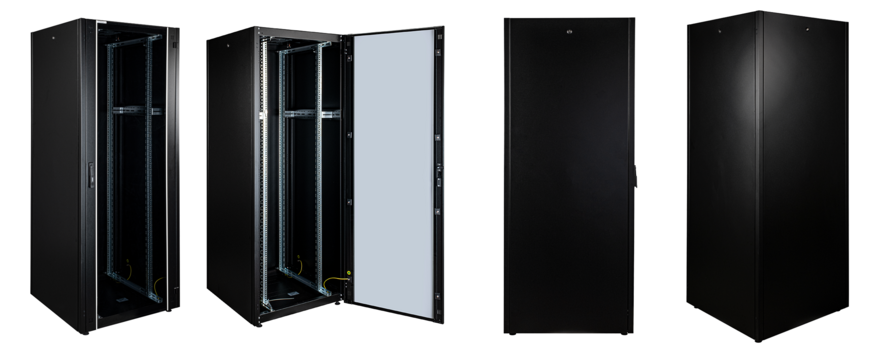

Szafy wolnostojące 19” S-RACK serii DT dostosowane są do instalacji urządzeń telekomunikacyjnych oraz aktywnych i pasywnych komponentów sieci komputerowej. Znajdują one zastosowanie jako główne i pośrednie punkty dystrybucyjne sieci okablowania strukturalnego.

Ze względu na szkieletową konstrukcję i możliwość częściowego demontażu, szafy serii DT doskonale sprawdzą się w instalacjach w miejscach trudnodostępnych, do których możliwy jest dostęp jedynie przez wąskie drzwi.

Informacje o produkcie:

• Kolorystyka: niebieski/szary (RAL 7035) oraz czarny (RAL 9005)
• Przednie drzwi przeszklone,możliwość wymiany na drzwi perforowane
• Dostępna wysokość: 16, 20, 22, 26, 32, 36, 42, 47 U,
• Dostępna szerokość: 600, 800 mm,
• Dostępna głębokość: 600, 800, 1000, 1200 mm,
• Maksymalne obciążenie mechaniczne: 600 kg,
• Zdejmowane, ryglowane panele boczne oraz ryglowane drzwi przednie (klucz w komplecie),
• Dostępne liczne akcesoria (cokoły, wentylatory, przepusty kablowe, półki, dodatkowe drzwi itp.),
• Szafa dostarczana jest na jednorazowej palecie w stanie całkowicie zmontowanym.
• Opcje wprowadzenia kabli: dach i podłoga
• Chłodzenie: Chłodzenie pasywne poprzez wymianę ciepła z przestrzenią zewnętrzną. Szczeliny wentylacyjne na dachu przystosowane są do systemu wentylacji. Aktywne chłodzenie dzięki opcjonalnym wentylatorom DTLT.
• Możliwość demontażu: poszczególne części szafy są skręcane. Szafa dostarczana jest zmontowana i można ją częściowo lub całkowicie zdemontować w celu transportu do trudno dostępnych miejsc, do których dostęp możliwy jest jedynie przez np. wąskie drzwi czy spiralne schody.

• Drzwi: drzwi oszklone (szyba klejona 4mm) z wygodną klamką wychylną z zamkiem i kluczami w komplecie. Opcjonalnie dostępny jest zestaw do konwersji na wkładki półcylindryczne (DTZLOCK02). System zawiasów zewnętrznych umożliwia otwarcie drzwi do 180°. Drzwi z zawiasami po prawej stronie. Możliwość zmiany na mocowanie ze strony lewej. Drzwi oszklone mogą zostać zastąpione opcjonalnymi drzwiami DTRT (perforowanymi, pełnymi metalowymi lub drzwiami dwuskrzydłowymi).
• Opcje wprowadzenia kabli: dach i podłoga. Szafa wyposażona w plastikowe zaślepki maskujące miejsce wprowadzania kabli. W szafie o szerokości 600mm znajduje się jeden rząd zaślepek w dachu szafy, natomiast w szafie o szerokości 800mm znajdują się dodatkowe mniejsze plastikowe zaślepki w dachu i podłodze szafy. W podłodze znajduje się duża wyłamywana płyta zaślepiająca, którą można łatwo zdemontować w celu zapewnienia dodatkowego miejsca na wprowadzanie kabli. Więcej szczegółów umieszczonych zostało na rysunku wymiarowym szafy.

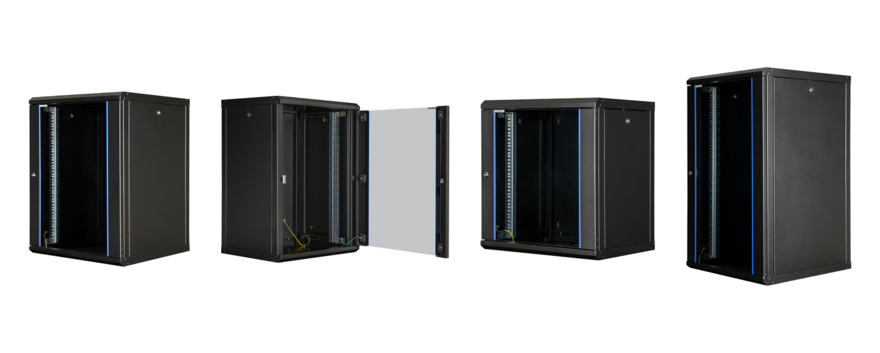

Szafy naścienne 19” S-RACK serii DTW dostosowane są do instalacji urządzeń telekomunikacyjnych oraz aktywnych i pasywnych komponentów sieci komputerowej. Znajdują zastosowanie w strefie biurowej jako główne punkty sieci dystrybucyjnej w małych instalacjach lub jako punkty pośrednie w większych instalacjach okablowania strukturalnego.

Wysoka obciążalność mechaniczna sięgająca 100 kg (seria DTWA / DTWB) umożliwia montaż urządzeń
sieciowych oraz zasilaczy UPS.

Instalacja jednoosobowa: Cechą szczególną szafy serii DTWA / DTWB jest wygodny i szybki montaż w wykonaniu jednej osoby. W pierwszym kroku tylny panel jest zdejmowany z obudowy szafy i tylko ten panel jest mocowany do ściany. Następnie obudowa zawieszana jest na tylnym panelu i przykręcana. Czynności te może z łatwością wykonać pojedynczy instalator na miejscu instalacji.

Drzwi przeszklone: Przeszklone drzwi umożliwiające swobodny wgląd do wnętrza szafy.

Chłodzenie:

• Pasywne poprzez szczeliny wentylacyjne i wymianę ciepła z przestrzenią zewnętrzną.
• Aktywne chłodzenie za pomocą opcjonalnych wentylatorów DTLT

Uziemienie: W zestawie znajduje się zestaw uziemienia.

Akcesoria: Dostępne liczne akcesoria (półki, listwy zasilające, organizery kablowe, zaślepki, panele
wentylacyjne itp.)

Dostawa: Szafa jest kompletnie zmontowana i dostarczana z materiałem montażowym.

Informacje o produkcie – DTWx:

• Kolorystyka: niebieski/szary, szafy serii DTWB kolor czarny (RAL9005)
• Dostępna wysokość: 4, 7, 9, 12, 16, 20 U,
• Dostępna szerokość: 540, 600 mm,
• Dostępna głębokość: 450, 600 mm,
• Maksymalne obciążenie mechaniczne: 80, 100 kg,
• Zdejmowane, ryglowane panele boczne oraz ryglowane drzwi przednie (klucz w komplecie),
• Przednie drzwi przeszklone, miejsce na wentylatory w dachu szafy (DTLTR01/02)

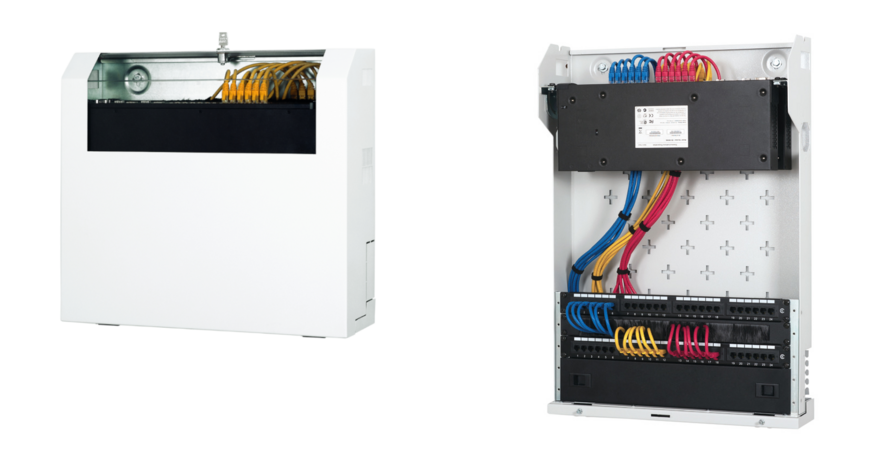

Informacje o produkcie:

• Kolor: RAL7035 jasnoszary
• Kąt otwarcia drzwi przednich wynosi do 80°.
• Jednostki wysokości użytkowej (U): 3U z przodu + 2U z tyłu
• Wysokość: 475mm, Szerokość: 500mm, Głębokość: 145mm
• Stopień ochrony: IP20
• Maksymalne obciążenie : 40kg

Konstrukcja szafki:

• Puszka tylna ze stali ocynkowanej 1,5 mm.
• Sekcja przednia/drzwi o grubości 1,2 mm malowana proszkowo, z zamkiem bębnowym i okienkiem z poliwęglanu do monitorowania urządzeń aktywnych

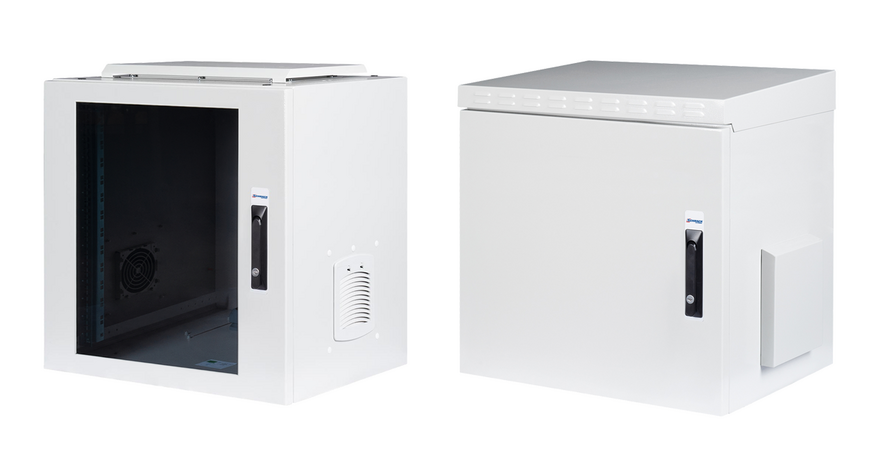

Informacje o produkcie:

• Szafy zostały zaprojektowane specjalnie dla zastosowań przemysłowych
• Zapewniają ochronę przed kurzem oraz wodą na poziomie IP55
• Kąt otwarcia drzwi przednich wynosi do 140°
• Maksymalna ładowność szafy: 100kg
• Dostępne warianty do zastosowań zewnętrznych i wewnętrznych
• Możliwość instalacji filtrów i wentylatorów (klasa IP54)

Konstrukcja szafy:

• Kolor: RAL7035 (jasnoszary)
• Monoblokowa konstrukcja spawana o grubości 1,5 mm z epoksydowo-poliestrową powłoką proszkową zapewnia odporność na korozję.
• Szafy dostarczane są z zestawem 2 szt. 19" szyn rackowych frontowych, filtry w zestawie.
