UPS

UPS tej klasy podczas normalnej pracy przekazuje zasilanie bezpośrednio z wejścia na wyjście. Dodatkowo, wejście zasila prostownik, który ładuje akumulatory. W przypadku zaniku zasilania sieciowego wyjście jest przełączane na falownik, który jest zasilany z akumulatorów. W zależności od modelu przełączenie następuje z opóźnieniem do 10 milisekund (ms). W wielu przypadkach napięcie wyjściowe w trybie bateryjnym ma kształt prostokątny lub trapezowy ("pseudosinus"). W przypadku obciążeń krytycznych przerwy o takim czasie trwania nie są pożądane. Zazwyczaj tego typu zasilacze UPS są zwykle używane w zastosowaniach domowych.

Zasilacze UPS tej kategorii wykorzystują jako centralny element dwukierunkowy falownik. W zależności od potrzeb wytwarza on napięcie stałe do ładowania akumulatorów z napięcia przemiennego na wejściu lub napięcie przemienne na wyjściu z napięcia stałego akumulatorów, w zależności od potrzeb. W trybie pracy sieciowej napięcie wyjściowe jest regulowane i stabilizowane w przypadku zmian napięcia wejściowego (AVR - Automatic Voltage Regulation). Dlatego w takich przypadkach nie jest już konieczne przełączanie na pracę bateryjną. Dzięki temu naładowane akumulatory pozostają do dyspozycji w sytuacjach awaryjnych. Dostępne są wersje z trapezoidalnym ("pseudosine" lub "step-wave") oraz wersje z sinusoidalnym napięciem wyjściowym. Przerwa podczas przełączania z sieci na baterię jest znacznie krótsza niż w przypadku zasilaczy UPS typu VFD (off-line).

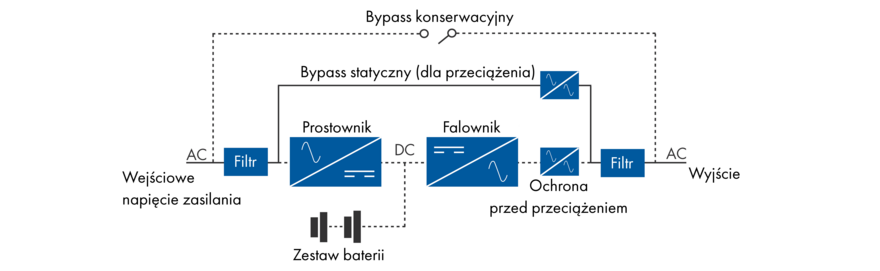

W zasilaczu UPS on-line zasilanie wejściowe jest kierowane bezpośrednio do prostownika, który ładuje akumulatory. Falownik przez cały czas  zasila obciążenie na wyjściu. W normalnym trybie pracy, tzn. gdy na wejściu UPS jest obecne napięcie sieciowe, falownik pobiera potrzebną energię przez prostownik. W przypadku awarii sieci zasilającej jest ona dostarczana z systemu akumulatorów.

Niezależnie od jakości napięcia wejściowego, napięcie przemienne na wyjściu jest zawsze wytwarzane z napięcia stałego tzw. obwodu pośredniego za pomocą falownika. W ten sposób tworzona jest nowa sieć, która jest niezależna od napięcia wejściowego. Zmienne zakłócenia, takie jak: harmoniczne, zmiany częstotliwości i awarie napięcia po stronie wejściowej nie mają wpływu na zasilane obciążenie. Obciążenie jest zawsze zasilane sinusoidalnym napięciem wyjściowym i nigdy nie występuje przerwa w dostawie zasilania.

Taka konstrukcja jest idealnym rozwiązaniem do ochrony systemów o znaczeniu krytycznym, urządzeń zabezpieczających, sprzętu telekomunikacyjnego, po systemy IT, w celu zapewnienia najwyższego poziomu niezawodności.
