Małe obudowy

Obudowy mieszkaniowe, obudowy multimedialne

Produkty w naszym sklepie online

Schrack Technik oferuje kompleksowe rozwiązanie obudów, przygotowanych pod potrzeby klienta.

Katalog Obudowy dla Budownictwa 2015

Numer produktu: K-GEHG-PL5

Dodaj do koszyka

Przeglądaj online
Pobierz teraz

Najważniejsze informacje o produkcie dla Twojej korzyści

Szeroka gama modeli
Zawierają od 1 do 5 rzędów
Najwyzsza dostępność
Łatwe projektowanie z Schrack Design
Szeroka gama akcesoriów

Przegląd produktów

Seria TOPO IP40

Seria obudów TOPO IP40 dostarczana jest w pełni zmontowana ze wszystkimi niezbędnymi materiałami montażowymi oraz instrukcją instalacji.

Montaż podtynkowy lub naścienny
Białe lub przezroczyste drzwi wykonane z tworzywa ABS, które zapewnia elastyczność i wytrzymałość
Dostępne modele z 4, 24 lub 72 modułami
Dostępne wersje 1- lub 4-rzędowe - rzędy wskazują liczbę zainstalowanych szyn. Określa to miejsce dostępne dla aparatury modułowej
Test próby rozżarzonym drutem do 960°C, odporność na temperaturę do 120°C

Do asortymentu serii TOPO IP40 dodano następujące produkty:

Obudowy mieszkaniowe podtynkowe

1 rząd, 4 moduły, drzwi przeźroczyste, IP40, wys.=236, szer.=143, gł.=98 mm (BK080005--)
1 rząd, 4 moduły, drzwi białe, IP40, wys.=236, szer.=143, gł.=98 mm (BK080055--)

Obudowy mieszkaniowe natynkowe

1 rząd, 24 moduły, drzwi przeźroczyste, IP40, wys.=236, szer.=503, gł.=112mm (BK080109--)
1 rząd, 4 moduły, drzwi przeźroczyste, IP40, wys.=236, szer.=143, gł.=98mm (BK080110--)
4 rzędy, 72 moduły, drzwi białe, IP40, wys.=652, szer.=396 gł.=112mm (BK080158--)
1 rząd, 24 moduły, drzwi biał, IP40, wys.=236, szer.=503 gł.=112mm (BK080159--)
1 rząd, 4 moduły, drzwi biał, IP40, wys.=236, szer.=143 gł.=98mm (BK080160--)

Pomocne narzędzie dostępne dla Ciebie

Schrack Design - pomoc w twojej codziennej pracy

Schrack Design

Więcej o obudowach podtynkowych

Obudowy podtynkowe

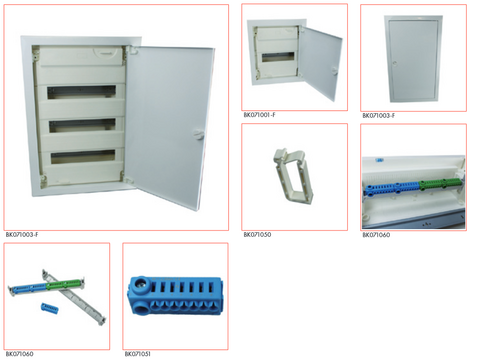

Obudowy Schrack Technik — Obudowy KVM und KVH

Podtynkowe obudowy do ścian murowanych KVM i ścian działowych KVH

Konstrukcja 1- do 4-rzędowa do ścian murowanych lub g/k
Obudowa i drzwi wykonane z powlekanej blachy stalowej
Dostępne 2 wersje obudów: z płaskim skosem (ok. 1 mm) lub z wysokim skosem (ok. 6 mm)
Pokrywy obudów i obudowy naścienne z samogasnącego tworzywa sztucznego, niskohalogenowe
Boczne przepusty kablowe z uchwytami kabli do przejrzystego prowadzenia przewodów
Zintegrowana poziomica, kompensacja tynku 3D (do 18 mm różnicy).

Podtynkowe obudowy do ścian murowanych KVM w Naszym Sklepie

Podtynkowe obudowy do ścian działowych KVM w Naszym Sklepie

Podtynkowe obudowy medialne do ścian murowanych MVM i ścian działowych MVH

Obudowy medialne Schrack Technik — Obudowy medialne do ścian murowanych MVM i ścian działowych MVH

Obudowa multimedialna 3 do 4-rzędowa
Do scian z cegły (BK073.) lub ścian g/k (BK074.)
Rama i drzwi wykonane z blachy stalowej powlekanej, z otworami wentylacyjnymi
Wyposażona w jedną lub dwie szyny montażowe w części górnej, każda o ilości modułów 12+2 do montażu modułów keystone
W zestawie płyta montażowa z mikroperforacją dla montażu modułów aktywnych i pasywnych
Uchwyt na urządzenie i gniazdo 230V z adapterem EURO2 z zaciskiem wtykowym do 2,5 mm² dostępne jako wyposażenie dodatkowe

Obudowy medialne w naszym sklepie internetowym

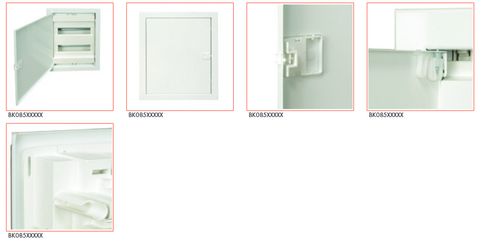

Podtynkowe obudowy serii Amparo IP40 z drzwiami stalowymi

Obudowy serii Amparo wyposażone są w korpus obudowy, osłonę modułów, osłonę w tynku, zaciski neutralne i uziemienia ochronnego, instrukcję montażu, materiał montażowy do montażu w ścianach działowych, uchwyty montażowe oraz samoprzylepny arkusz etykiet z oznaczeniami graficznymi (piktogramami).

Rama i drzwi wykonane z powlekanej blachy stalowej
Wersja z ramką o wysokim skosie (ok. 6 mm)
Pokrywy modułów i plecy wykonane z ABS, bezhalogenowe
Wraz z zaciskami PE i N montowanymi na zatrzask

Podtynkowe obudowy serii Amparo w Naszym Sklepie

Dodatkowe szczegóły produktu

Obudowy Schrack są właściwym wyborem dla każdego zastosowania w sektorze komercyjnym lub przemysłowym.

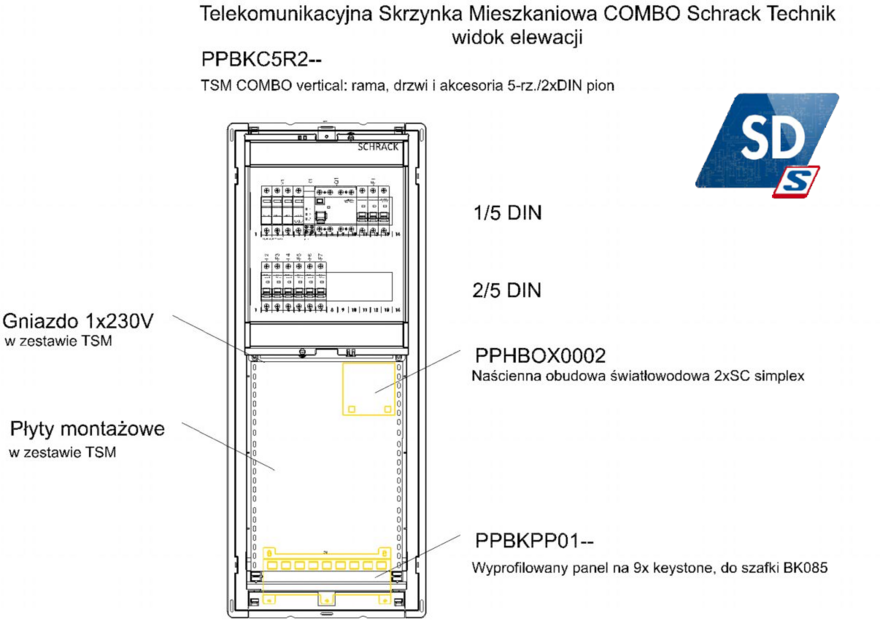

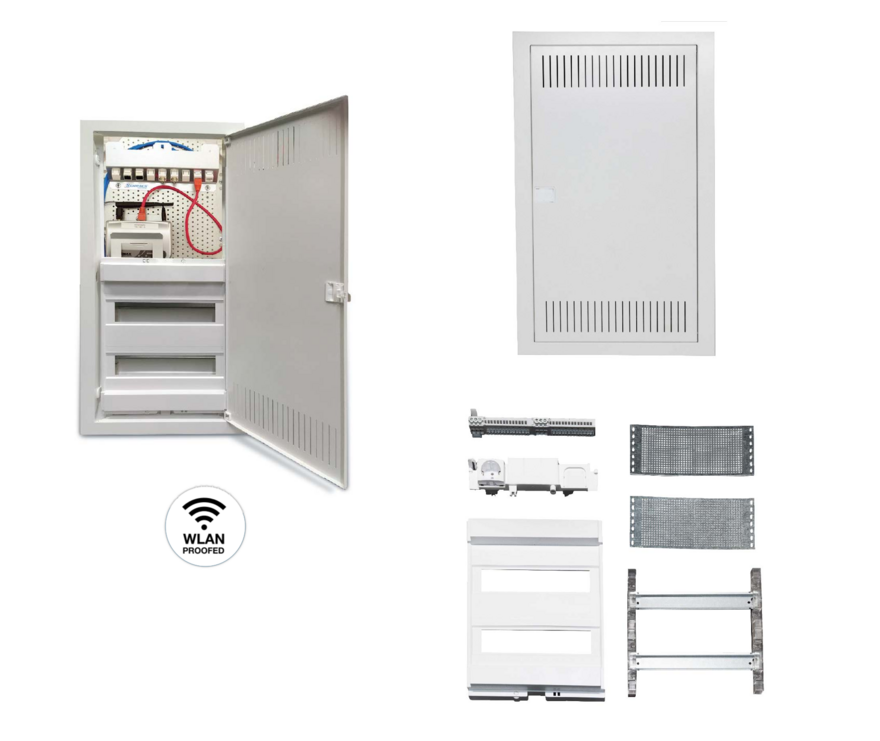

Seria AMPARO COMBO Vertical

Rama i drzwi wykonane z blachy stalowej, drzwi perforowane ułatwiające oddawanie ciepła generowanego przez urządzenia aktywne
W komplecie: rama, perforowane drzwi, szyny TH35, płyty montażowe z certyfikatem W-LAN, gniazdo 230V, zacisk N/PE, kaseta do montażu p/t
Klasa izolacji II, stopień ochrony IP30
Wymagany tylko jeden otwór w ścianie (wspólna część teletechniczna i elektryczna)

Zalecane elementy wyposażenia do TSM Schrack:

Pigtail SC/APC 900μm, SM G.657.A2, 2m 2x (PPHL9SCAP1)
Adaptor światłowodowy SC/APC simplex 2x (PPHLSCAPSX)
Moduł keystone RJ45, kat.5e / kat.6, UTP, ToollessLine (HSEMRJ5UWS) / 2x (HSEMRJ6UWS) + ilość gniazd w lokalu
Moduł keystone ToollessLine TV typu F-F 2x (HSEMRKFFWS)
Obudowa światłowodowa 2xSC simplex, pusta 1x (PPHBOX0002)
SAT złącze F kompresyjne (XC16005183) x ilość gniazd coax w lokalu

Zalecane okablowanie:

Kabel abonencki FTTX 2xSM G.657.A2 (PPHSEFT129)
RG6 DIGI-SAT 3010 75Ω, 1.13/6.8mm Cu, 95dB, PVC, biały, 500m (XC1609403)
Kabel U/UTP kat.5e 4x2xAWG24 PVC niebieski, box 305m (HSEKU424P1)
lub
Kabel U/UTP kat.6 4x2xAWG23 300MHz PVC niebieski (HSEKU423P1)

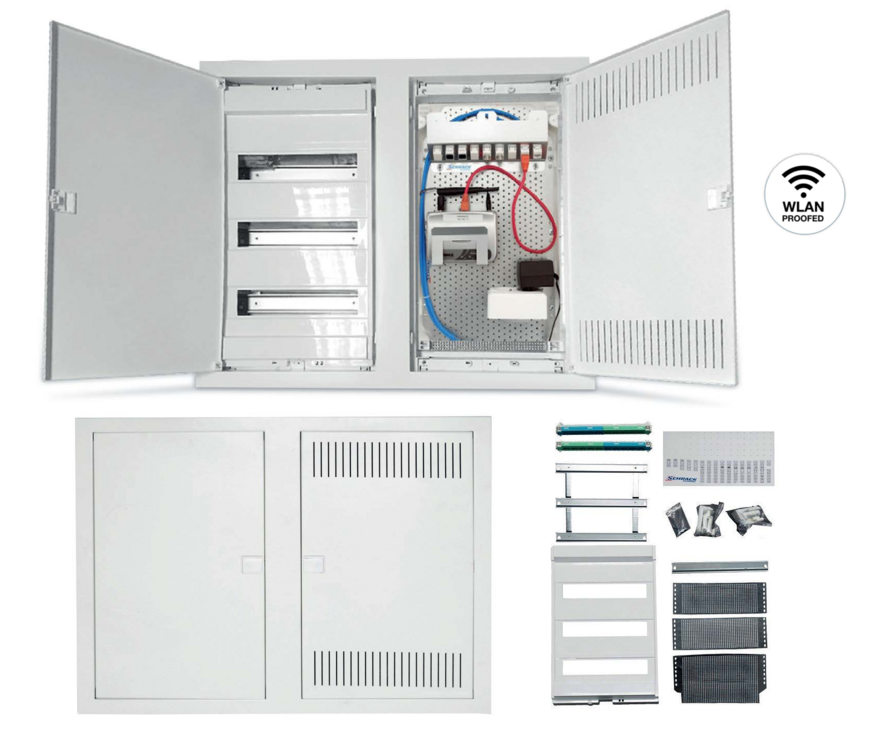

Seria AMPARO COMBO Horizontal

Wersja dwusekcyjna z podziałem na część z aparaturą modułową oraz część multimedialną/teletechniczną
Jedna wspólna rama, dwie pary drzwi stanowiące dwie sekcje
Klasa izolacji II, stopień ochrony IP30
Dostępne w wersji 3-rzędowej (część multimedialna z trzema płytami montażowymi) oraz 4-rzędowej (część multimedialna z czterema płytami montażowymi)

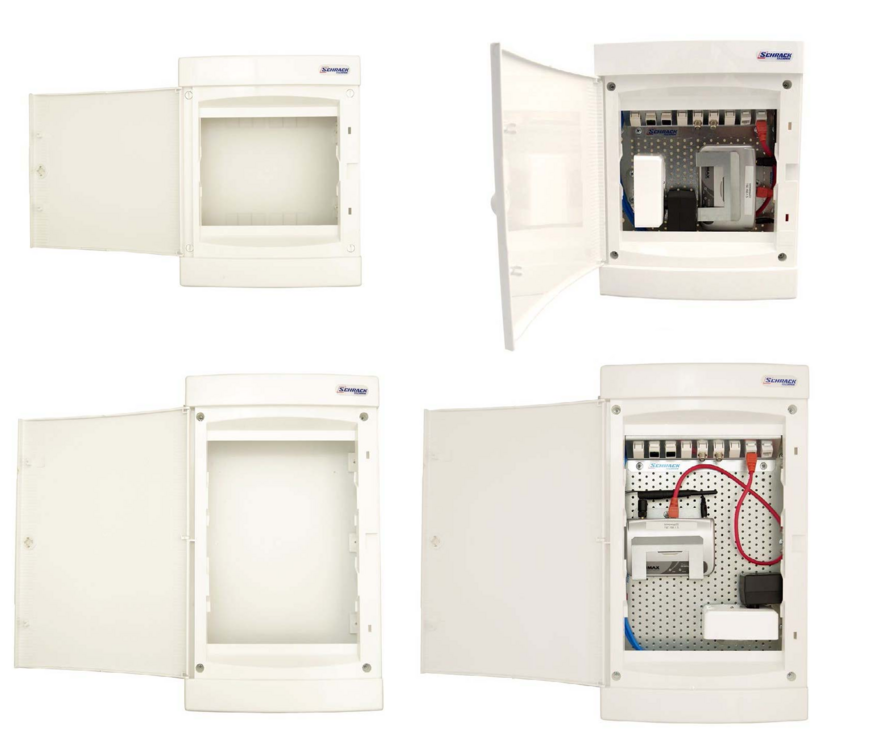

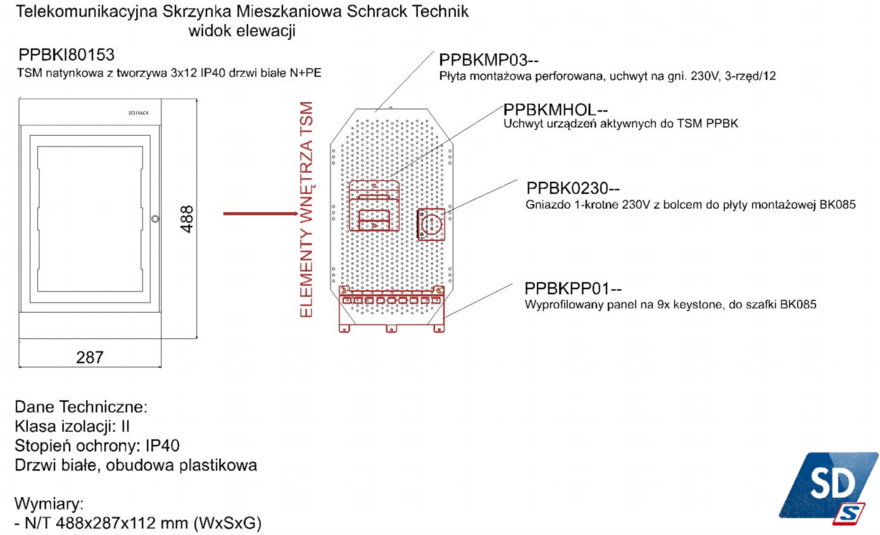

Seria PPBKI

Dostępne w wersji 2-rzędowej oraz 3-rzędowej
Stopień ochrony IP 40
Wersje podtynkowe oraz natynkowe
Optymalne gabaryty i kubatura zapewniające funkcjonalność użytkową
Solidna plastikowa obudowa wykonana w II klasie izolacji wraz z plastikowymi drzwiami, gwarantują doskonałą propagację sygnału WiFi
Jednolite wzornictwo z elektrycznymi obudowami p/t i n/t typu BK080

Zalecane elementy wyposażenia do TSM Schrack

Pigtail SC/APC 900µm, SM G.657.A2, 2m x2 (PPHL9SCAP1)
Adaptor światłowodowy SC/APC simplex 2x (HSEMRLLLWS) + 2x (PPHLSCAPSX)
Moduł keystone RJ45, kat.5e / kat.6, UTP, ToollessLine (HSEMRJ5UWS) /
2x (HSEMRJ6UWS) + ilość gniazd w lokalu
Moduł keystone ToollessLine TV typu F-F 2x (HSEMRKFFWS)
Kaseta spawów światłowodowych (HSELSZSK01) + 1x (HSELSZSK02)
SAT złącze F kompresyjne (XC16005183) x ilość gniazd coax w lokalu

Zalecane okablowanie

Kabel abonencki FTTX 2xSM G.657.A2 (PPHSEFT129)
RG6 DIGI-SAT 3010 75Ω, 1.13/6.8mm Cu, 95dB, PVC, biały, 500m (XC1609403)
Kabel U/UTP kat.5e 4x2xAWG24 PVC niebieski, box 305m (HSEKU424P1)
lub
Kabel U/UTP kat.6 4x2xAWG23 300MHz PVC niebieski (HSEKU423P1)

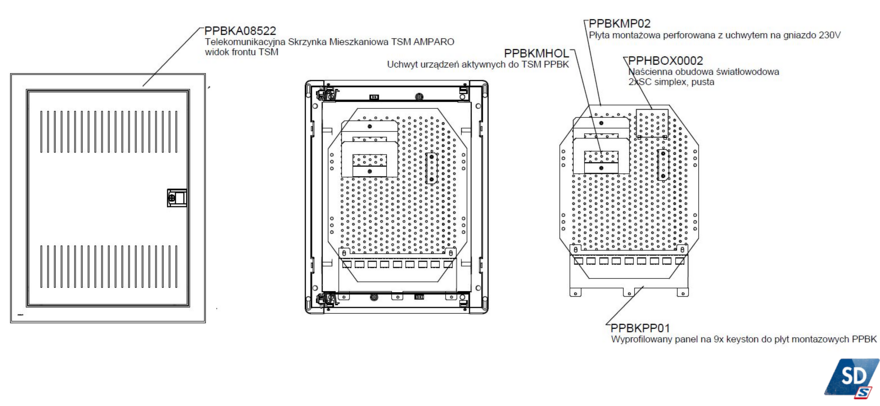

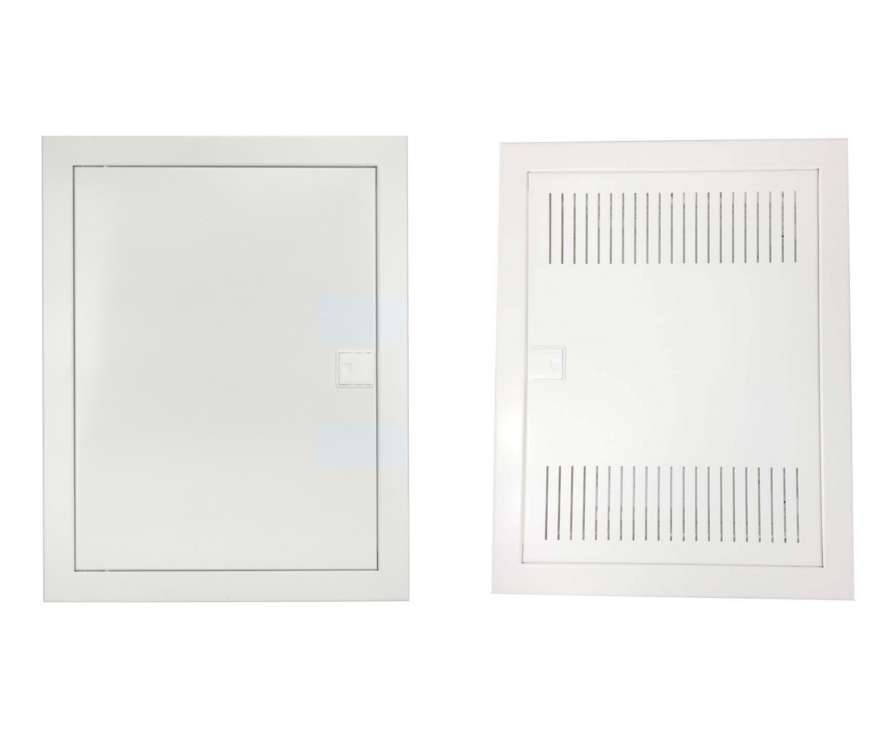

Seria PPBKA

Rama i drzwi z blachy stalowej powlekanej o grubości kołnierza 6 mm w kolorze RAL9003
Część wewnętrzna szafki wykonana z tworzywa ABS bezhalogenowego
Wnętrze wykonane z tworzywa ABS ułatwia propagację sygnału Wi-Fi
Dogodny dostęp do wprowadzania kabli poprzez możliwość wyłamania zaślepek w obudowie ABS
Jednolite wzornictwo z elektrycznymi obudowami p/t serii AMPARO
Stopień ochrony IP 40

Zalecane elementy wyposażenia do TSM Schrack

Pigtail SC/APC 900µm, SM G.657.A2, 2m 2x (PPHL9SCAP1)
Adaptor światłowodowy SC/APC simplex 2x (HSEMRLLLWS) + 2x (PPHLSCAPSX)
Moduł keystone RJ45, kat.5e / kat.6, UTP, ToollessLine (HSEMRJ5UWS)/ 2x (HSEMRJ6UWS) + ilość gniazd w lokalu
Moduł keystone ToollessLine TV typu F-F 2x (HSEMRKFFWS)
Kaseta spawów światłowodowych (HSELSZSK01) + 1x (HSELSZSK02)
SAT złącze F kompresyjne (XC16005183) x ilość gniazd coax w lokalu

Zalecane okablowanie:

Kabel abonencki FTTX 2xSM G.657.A2 (PPHSEFT129)
RG6 DIGI-SAT 3010 75Ω, 1.13/6.8mm Cu, 95dB, PVC, biały, 500m (XC1609403)
Kabel U/UTP kat.5e 4x2xAWG24 PVC niebieski, box 305m (HSEKU424P1)
lub
Kabel U/UTP kat.6 4x2xAWG23 300MHz PVC niebieski (HSEKU423P1)

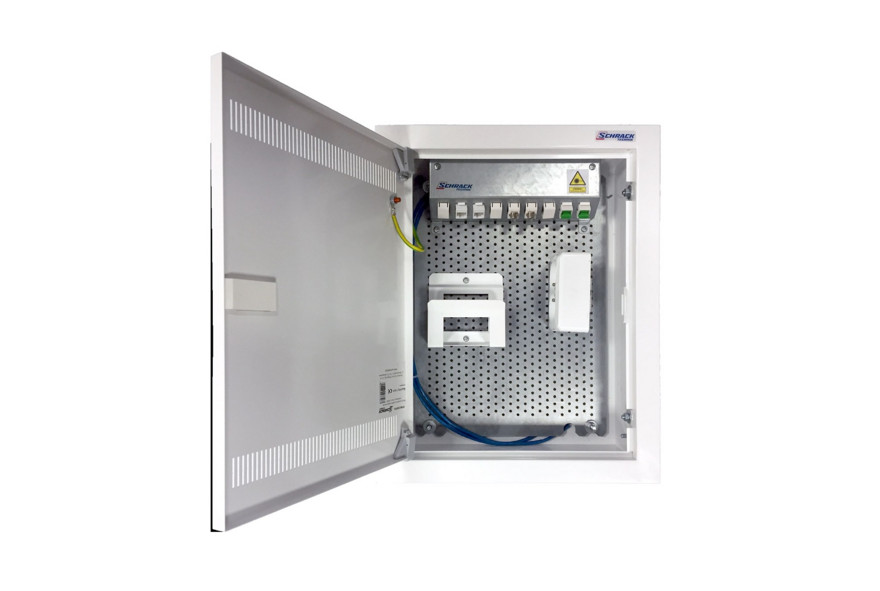

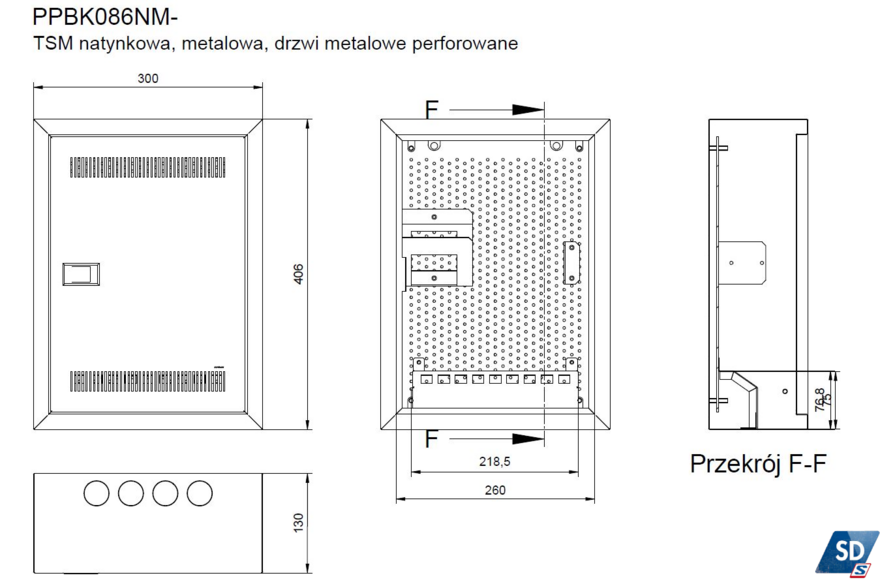

Seria PPBK0

Do montażu naściennego, lub podtynkowego wewnątrz budynku w mieszkaniu abonenta
Wewnętrzna płyta montażowa wykonana ze stali z perforacją na śruby
Drzwi stalowe, perforowane ułatwiają oddawanie ciepła generowanego przez urządzenia aktywne
Możliwość zainstalowania 9 do 18 pól typu ‚keystone‘
Wewnątrz uchwyt na router oraz mocowanie gniazda elektrycznego
Możliwość zmiany kierunku otwierania drzwi, oraz wykończenia drzwi z transparentnej plexi
Kaseta na spawy światłowodowe montowana od spodu płyty montażowej – oszczędność miejsca

Zalecane elementy wyposażenia do TSM Schrack

Pigtail SC/APC 900µm, SM G.657.A2, 2m 2x (PPHL9SCAP1)
Adaptor światłowodowy SC/APC simplex 2x (HSEMRLLLWS) + 2x (PPHLSCAPSX)
Moduł keystone RJ45, kat.5e / kat.6, UTP, ToollessLine (HSEMRJ5UWS) / 2x (HSEMRJ6UWS) + ilość gniazd w lokalu
Moduł keystone ToollessLine TV typu F-F 2x (HSEMRKFFWS)
Kaseta spawów światłowodowych (HSELSZSK01) + 1x (HSELSZSK02)
SAT złącze F kompresyjne (XC16005183) x ilość gniazd coax w lokalu

Zalecane okablowanie:

Kabel abonencki FTTX 2xSM G.657.A2 (PPHSEFT129)
RG6 DIGI-SAT 3010 75Ω, 1.13/6.8mm Cu, 95dB, PVC, biały, 500m (XC1609403)
Kabel U/UTP kat.5e 4x2xAWG24 PVC niebieski, box 305m (HSEKU424P1)
lub
Kabel U/UTP kat.6 4x2xAWG23 300MHz PVC niebieski (HSEKU423P1)

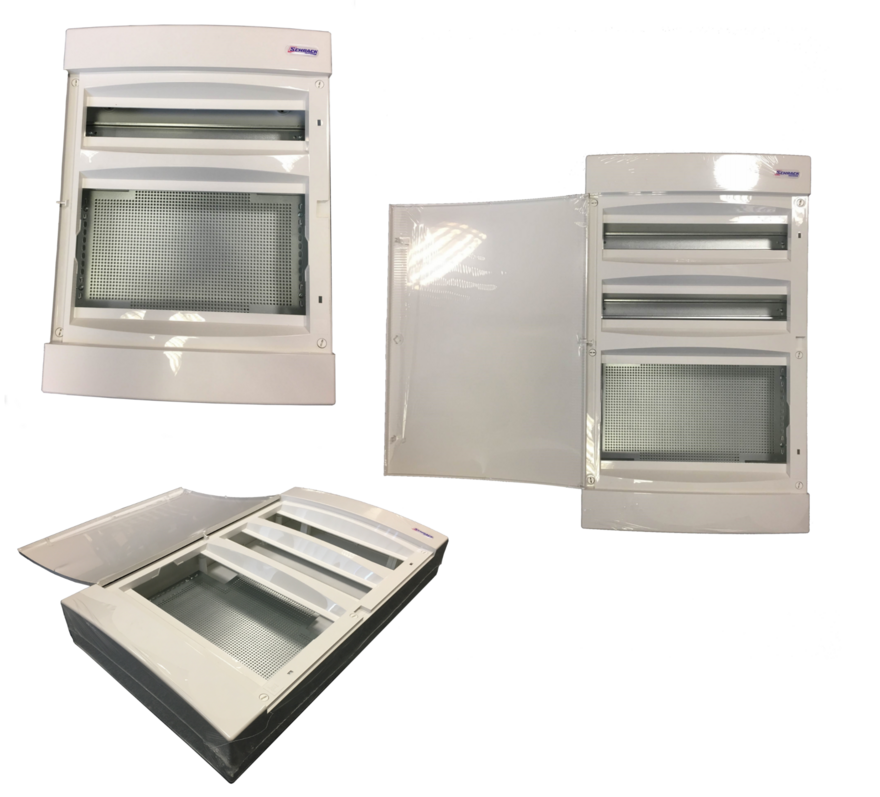

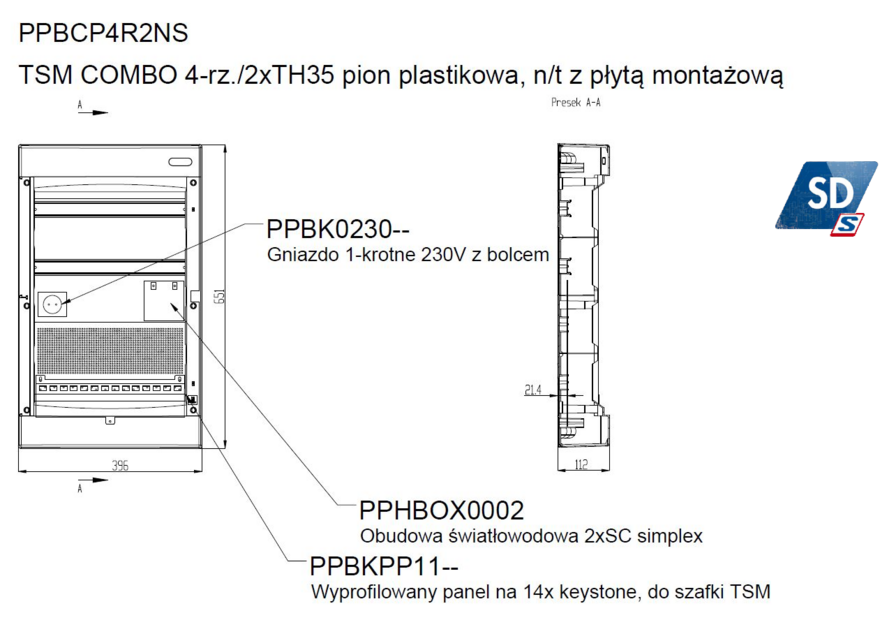

Seria PPBCP

Wersja dwusekcyjna z podziałem na część z aparaturą modułową oraz część multimedialną/teletechniczną w jednej wspólnej obudowie natynkowej
Dostępne w wersji 3-rzędowej (1x18 TH35, 2x płyta montażowa) oraz 4-rzędowej (2x18 TH35, 2x płyta montażowa)
Stopień ochrony IP 40
Optymalne gabaryty i kubatura zapewniające funkcjonalność użytkową
Solidna plastikowa obudowa wykonana w II klasie izolacji wraz z plastikowymi drzwiami, gwarantują doskonałą propagację sygnału WiFi

Zalecane elementy wyposażenia do TSM Schrack:

Pigtail SC/APC 900μm, SM G.657.A2, 2m 2x (PPHL9SCAP1)
Adaptor światłowodowy SC/APC simplex 2x (PPHLSCAPSX)
Moduł keystone RJ45, kat.5e / kat.6, UTP, ToollessLine (HSEMRJ5UWS) / 2x (HSEMRJ6UWS) +
ilość gniazd w lokalu
Moduł keystone ToollessLine TV typu F-F 2x (HSEMRKFFWS)
Obudowa światłowodowa 2xSC simplex, pusta 1x (PPHBOX0002)
SAT złącze F kompresyjne (XC16005183) x ilość gniazd coax w lokalu

Zalecane okablowanie:

Kabel abonencki FTTX 2xSM G.657.A2 (PPHSEFT129)
RG6 DIGI-SAT 3010 75Ω, 1.13/6.8mm Cu, 95dB, PVC, biały, 500m (XC1609403)
Kabel U/UTP kat.5e 4x2xAWG24 PVC niebieski, box 305m (HSEKU424P1)
lub
Kabel U/UTP kat.6 4x2xAWG23 300MHz PVC niebieski (HSEKU423P1)

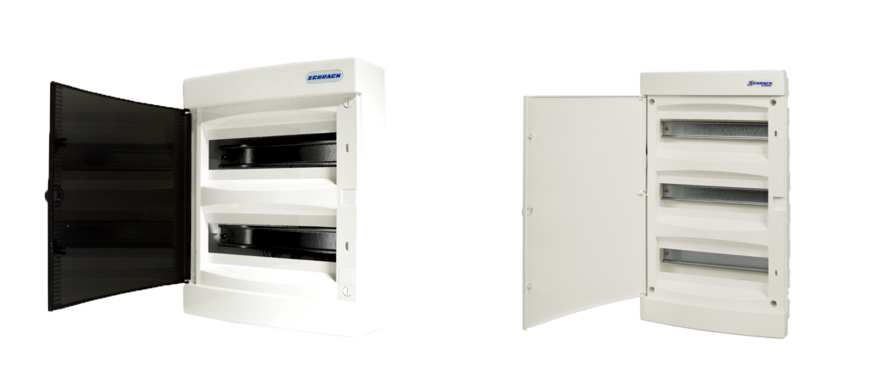

Obudowy serii BK080

Obudowy natynkowe i podtynkowe wykonane z tworzywa typu ABS, z plastikowymi drzwiami pełnymi lub transparentnymi.

Wykonania:

1, 2, 3, 4 rzędowe (1x4, 1x8, 1x18, 2x12, 2x18, 3x12, 3x18, 4x12, 4x18)
Zamykanie przyciskowe, z możliwością montażu zamka
Zaciski N i PE w zestawie
Klasa izolacji II
Napięcie znamionowe 400 V AC / In = 63 A
Temperatura pracy: -25°C do 60°C
Próba rozżarzonego drutu: 650°C
Głębokość wnęki w ścianie: 68 - 70 mm
Stopień ochrony IP40, odporność na uderzenia IK08
Kolor RAL9010

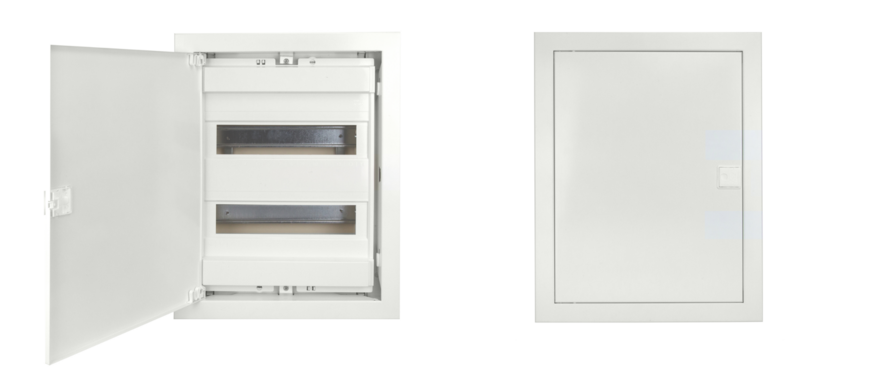

Obudowy podtynkowe Amparo IP40

Rama i drzwi wykonane z blachy stalowej
Wysokość ramy (ok. 6 mm)
Maskownice i kaseta do muru wykonane z bezhalogenowego tworzywa ABS
Zaciski N i PE, zamek ćwierćobrotowy
Próba rozżarzonego drutu:
- - 850°C dla ścian gipsowo / kartonowych
- - 650°C dla ścian murowanych
Uchwyt montażowy:
- - do ścian gipsowo / kartonowych (do grubości ściany do 30 mm)
- - dla ścian murowanych: akcesoria montażowe w zestawie
Zestaw zawiera: obudowę, szyny montażowe, osłonę przeciwzabrudzeniową, zaciski N i PE, instrukcje montażu, zestaw montażowy, wspornik montażowy, oznaczniki samoprzylepne (piktogramy)
Kolor RAL9003 biały, IP40

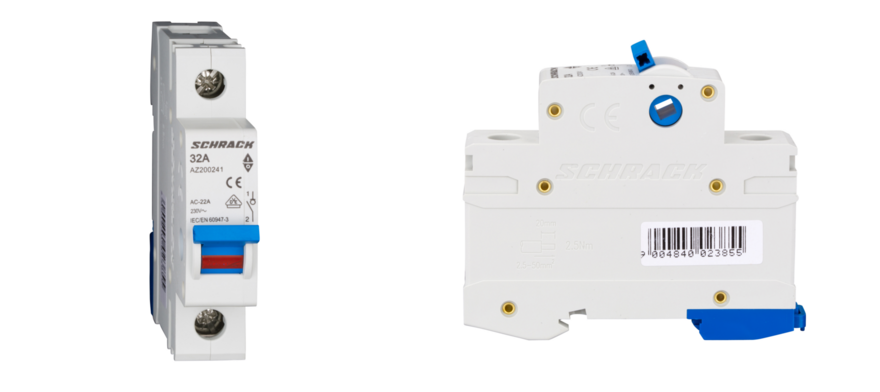

Wyłączniki nadmiarowoprądowe AMPARO

Tor neutralny po lewej stronie
Zdolność zwarciowa 6 kA zgodnie z PN-EN 60898
Zaciski śrubowe i windowe po obu stronach
Zaciski zapewniające bezpieczne podłączenie
Przekrój podłączeniowy: 1 - 25 mm²
Zatrzaskowy montaż na szynie TH 35 zgodnie z EN 50022
Normy: PN-EN 60898-1, PN-EN 60947-2
Napięcie znamionowe (AC): 230 / 400 - 240 / 415 V
Napięcie znamionowe (DC): 48 V
Prąd znamionowy I_n: 2 - 63 A
Prąd znamionowy wyłączalny zwarciowy I_cn: 6 kA zgodnie z PN-EN 60898
Prąd znamionowy wyłączalny zwarciowy graniczny I_cu: 6 kA zgodnie z PN-EN 60947-2
Certyfikaty: VDE dla wersji 1-, 2- i 3-biegunowych
Rodzaj zacisków przyłączeniowych: kabel / oszynowanie widełkowe / oszynowanie języczkowe
Podłączenie: Od góry i od dołu

Wyłączniki nadmiarowoprądowe z członem różnicowoprądowym serii AMPARO, 1+N, 6kA, typ A

Czułe na prąd przemienny i pulsacyjny stały
Tor neutralny po lewej stronie
Osobne dźwignie napędu dla członów nadmiarowo- i różnicowoprądowych
Podłączenie zasilania od góry lub od dołu
Opis zacisków dla bezpiecznego podłączenia
Przekrój podłączeniowy: 1 - 25 mm²
Wskaźnik położenia styków
Certyfikat VDE
Normy: PN-EN 61009
Liczba biegunów: 1+N (tor neutralny po lewej stronie)
Znamionowy prąd różnicowy IΔn: 30 mA
Typ charakterystyki: A - prąd przemienny sinusoidalny i pulsacyjny stały
Zwłoka czasowa: bezzwłoczne
Odporność udarowa: 250 A (8 / 20 μs)
Wyzwalanie: niezależne od napięcia sieci
Prąd znamionowy I_n: 6 - 25 A
Charakterystyki: B, C
Prąd znamionowy wyłączalny zwarciowy I_cn: 6 kA zgodnie z PN-EN 61009
Maksymalne dobezpieczenie: maks. 63 A gG/gL
Napięcie znamionowe udarowe wytrzymywane U_imp: 6 kV
Zaciski: Zaciski podwójne windowe / szynowe
Przekrój podłączeniowy: 1 - 25 mm²

Wyłączniki różnicowoprądowe serii AMPARO, 10kA, typ AC i A

Typ AC: czułe na prąd przemienny sinusoidalny
Wytrzymałość zwarciowa: 10 kA
Podłączenie zasilania od góry lub od dołu
Wyzwalanie niezależne od napięcia sieci
Wskaźnik zadziałania (czerwony)
Normy: PN-EN 61008
Liczba biegunów: 2-biegunowe, 4-biegunowe
Prąd znamionowy I_n: 25 A, 40 A, 63 A
Typ charakterystyki: AC (prąd przemienny sinusoidalny), A (prąd przemienny sinusoidalny i pulsacyjny stały)
Znamionowy prąd różnicowy IΔn: 30 mA, 100 mA, 300 mA
Zwłoka czasowa: bezzwłoczne
Odporność udarowa: > 250 A (8/20 μs)
Wyzwalanie: niezależne od napięcia sieci
Napięcie znamionowe izolacji U_i: 500 V
Napięcie znamionowe udarowe wytrzymywane U_imp: 6 kV (1.2/50 μs)
Prąd znamionowy wyłączalny zwarciowy I_cn: 10 kA zgodnie z EN 61008
