  • Schrack multipatchcord światłowodowy

    Narzędzie ułatwia konfigurację prefabrykowanych kabli światłowodowych z zarobionymi wtykami. Za pomocą kilku kliknięć możesz samodzielnie skonfigurować i zamówić swój multipatchcord światłowodowy!

    Skorzystaj z narzędzia

Multipatchcord światłowodowy: szybka i łatwa konfiguracja

Narzędzie konfiguratora pomaga w zamówieniu gotowych, prefabrykowanych multipatchcordów światłowodowych. Podczas konfiguracji można wybrać jedną z trzech różnych głowic dystrybucyjnych, aby uzyskać rozwiązanie najlepiej dopasowane do danego środowiska — od wodoodpornej głowicy z formowanego aluminium po smukłą głowicę z tworzywa sztucznego ułatwiającą instalację oraz przeciąganie poprzez szachty kablowe. Wszystkie multipatchcordy dostępne są ze wszystkimi standardowymi złączami światłowodowymi i typami włókien. Nasze narzędzie znacznie ułatwia i przyspiesza proces konfiguracji i zamówienia gotowego multipatchcordu. Po wybraniu niezbędnych komponentów, określając rodzaj światłowodu i złącz, w wyniku procesu konfiguracji otrzymasz kod. Następnie możesz użyć tego kodu w dowolnym momencie, aby przywołać dokładnie ten multipatchcord, zmodyfikować go w razie potrzeby i ponownie zamówić.

Skorzystaj z narzędzia

Funkcje konfiguratora Schrack Multipatchcord

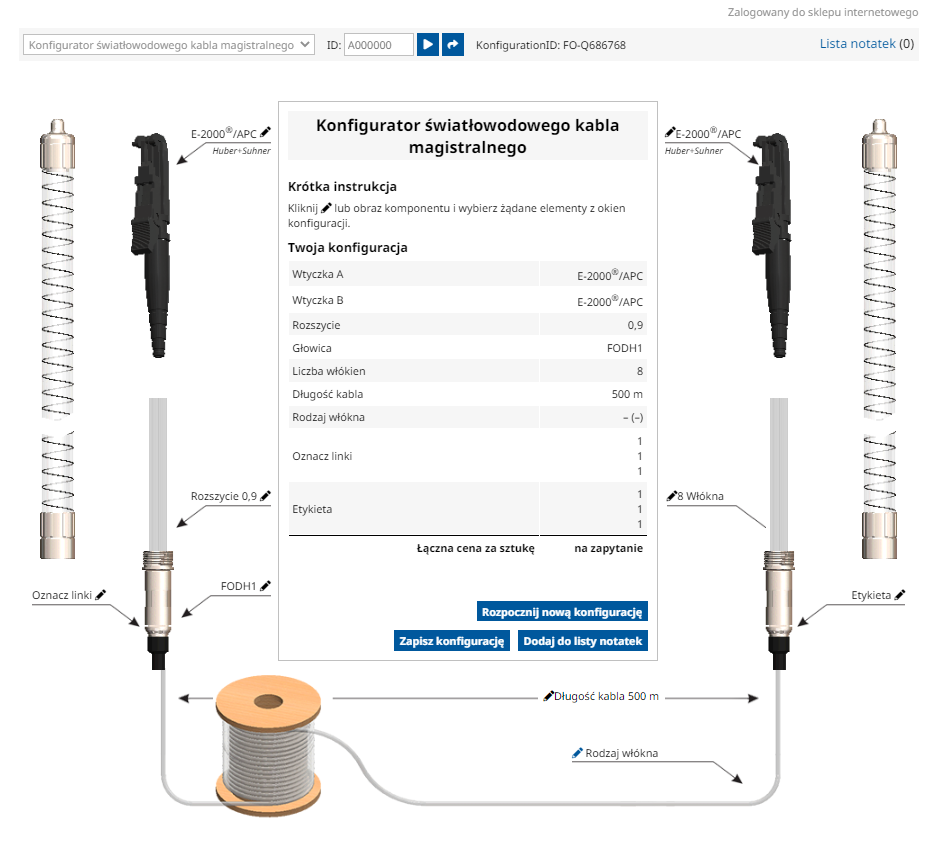

W konfiguratorze multipatchcordów światłowodowych najpierw wybierasz typ włókna kabla, określasz liczbę włókien (maks. 144 włókna), a następnie określasz pożądaną długość kabla między głowicami dystrybucyjnymi. Następnie zdefiniuj głowicę rozdzielczą i typ złącza światłowodowego. Możesz wybrać różne typy złączy dla każdego końca kabla. Od głowicy dystrybucyjnej na zewnątrz, poszczególne rozgałęzienia („wąsy”) multipatchcordu podzielone są na osobne tuby z tworzywa LSOH i zakończone złączem światłowodowym. Możesz wybrać tubę między 0,9 mm lub 1,8 mm wzmocnioną włóknem kewlarowym.

Uwaga: Ze względu na dokonaną konfigurację, wybór poniższych elementów może być ograniczony.

Po zakończeniu konfiguracji prefabrykowanego multipatchcordu światłowodowego cena jest wyświetlana na końcu listy.

Aby dodać utworzony w ten sposób kabel do swojej listy asortymentu, wystarczy kliknąć przycisk „Dodaj konfigurację do listy obserwacyjnej”. Lista obserwacyjna jest dostępna w prawym górnym rogu tego narzędzia. Jeśli klikniesz na odpowiedni element, zostaną wyświetlone wszystkie utworzone wcześniej konfiguracje multipatchcordów wraz z ich kodami, co pozwala na ponowne wykorzystanie konfiguracji.

Po sprawdzeniu listy części możesz kliknąć przycisk „Prześlij zapytanie”, aby wysłać konfigurację do osobistego opiekuna, który w razie potrzeby może sfinalizować zamówienie, a następnie zamówić produkt zgodnie ze specyfikacją.

W ostatnim kroku otrzymasz e-mail z potwierdzeniem i wszystkimi szczegółami dotyczącymi Twojego zgłoszenia.

Twoje korzyści w skrócie

  • Gotowy kabel światłowodowy (multipatchcord) wyprodukowany zgodnie z Twoją specyfikacją
  • Dołączony raport pomiarowy
  • Możliwość wyboru zabezpieczenia zakończeń multipatchcordu
  • Liczba włókien: od 4 do144
  • Kable światłowodowe: OM4, OM3 i OS2
  • Długości kabli od 1 do 500m
  • Szybka konfiguracja



Stosując prefabrykowane multipatchcordy światłowodowe nie potrzebujesz posiadać spawarki światłowodowej lub wynajmować ekipy spawaczy włókien światłowodowych. W łatwy i szybki sposób możesz wykonać światłowodowe połączenie magistralne bazując na gotowym, sprawdzonym rozwiązaniu. Włókna światłowodowe na krańcach multipatchcordu są rozdzielane parami co 5 centymetrów i zabezpieczane rękawami ochronnymi. Każdy kabel jest dostarczany z protokołem pomiarowym OTDR - pomiar odbiorczy nie jest więc już konieczny.

W przypadku naszych wstępnie zmontowanych kabli nie jest potrzebny ekspert od splatania! Na obu końcach są one dzielone na pojedyncze włókna przez głowicę rozdzielającą, a na ich końcach montowane są gotowe do połączenia złącza światłowodowe. Włókna są rozdzielane parami co 5 centymetrów i zabezpieczane rękawami ochronnymi. Każdy multipatchcord dostarczany jest z protokołem pomiarowym OTDR - pomiar odbiorczy nie jest więc już konieczny.



Przegląd prefabrykowanych kabli instalacyjnych (multipatchcordów światłowodowych)

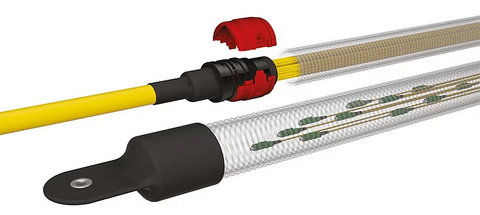

Multipatchcordy światłowodowe – typ FODH/2

System ten umożliwia dystrybucję połączeń światłowodowych we wszystkich typach instalacji. Jest wytrzymały i charakteryzuje się łatwym i szybkim montażem: rozprowadź kabel multipatchcordu, otwórz czerwony klips, ściągnij tubę ochronną i podłącz złącza światłowodowe. Gotowe!

  • Wytrzymała konstrukcja do użytku w większości środowisk instalacyjnych (biura, przemysł, hale magazynowe itp.)
  • Tuby ochronne multipatchcordu są pyłoszczelne - odporna na załamania rura falista, która służy również jako pomoc przy przeciąganiu i stanowi bufor przy szarpiących obciążeniach.
  • IP20
  • Z aluminiową głowicą rozszycia włókien optycznych
  • Do 144 włókien optycznych
  • Przewód ochronny (tuba) odłączany za pomocą czerwonego klipsa, który można zdjąć w ciągu kilku sekund.



Zalety:

  • Otwór w zabezpieczającej tubie umożliwia zawieszenie multipatchcordu w szafie oraz ułatwia przeciąganie
  • Kaskadowe długości ‘wąsów’ multipatchcordu: przyrosty co 5 cm
  • Wszystkie popularne typy złączy, takie jak LC, SC, ST, FC lub E2000®
  • Dostępne również złącza typu PC i APC
  • Wszystkie wersje dostępne z ‘wąsami’ w ochronie tuby 1,8 mm wzmacnianymi kevlarem lub tuby 0,9 mm wykonanymi z FR-LSOH
  • Oznaczenie kolorami ‘wąsów’ przy rozszyciu multipatchcordu w tubach 1,8 mm -  Typ włókna OS2: żółty; OM2: czarny; OM3: aqua; OM4: fiolet; zgodnie z IEC 60304
  • Oznaczenie kolorami ‘wąsów’ w tubie 0,9 mm: kolory zgodne z IEC 60304

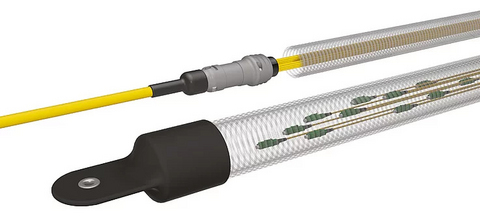

Multipatchcordy światłowodowe – typ FODH/E

System ten umożliwia dystrybucję połączeń światłowodowych dla mniejszych instalacji i wąskich przepustów. Wersja E oparta jest na plastikowej głowicy dzielącej i jest najsmuklejsza i najlżejsza w naszej ofercie.

  • Maks. średnica zewnętrzna: 28,5 mm
  • Tuby ochronne multipatchcordu są pyłoszczelne - odporna na załamania rura falista
  • IP20
  • Z plastikową głowicą rozszycia włókien optycznych
  • Maks. do 24 włókien

Zalety:

  • Otwór w zabezpieczającej tubie umożliwia zawieszenie multipatchcordu w szafie oraz ułatwia przeciąganie
  • Kaskadowe długości ‘wąsów’ multipatchcordu: przyrosty co 5 cm
  • Wszystkie popularne typy złączy, takie jak LC, SC, ST, FC lub E2000®
  • Dostępne również złącza typu PC i APC
  • Wszystkie wersje dostępne z ‘wąsami’ w ochronie tuby 1,8 mm wzmacnianymi kevlarem lub tuby 0,9 mm wykonanymi z FR-LSOH
  • Oznaczenie kolorami ‘wąsów’ przy rozszyciu multipatchcordu w tubach 1,8 mm -  Typ włókna OS2: żółty; OM2: czarny; OM3: aqua; OM4: fiolet; zgodnie z IEC 60304
  • Oznaczenie kolorami ‘wąsów’ w tubie 0,9 mm: kolory zgodne z IEC 60304

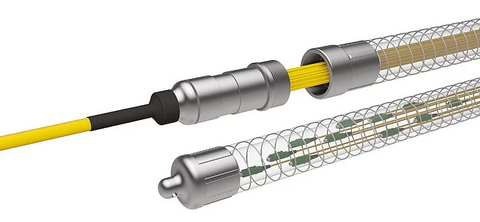

Multipatchcordy światłowodowe – typ FODH/1

Zastosowanie w instalacjach przemysłowych oraz zewnętrznych (IP44 do IP67).

  • Odporna na wstrząsy, wodoodporna tuba wzmocniona drutem należycie zabezpiecza złącza światłowodowe podczas instalacji w trudnych warunkach oraz stanowi bufor przy szarpiących obciążeniach.
  • Tuba ochronna przykręcana do aluminiowej głowicy rozszycia włókien optycznych
  • Spełnia wymagania klasy ochrony IP44 (opcjonalnie IP67)
  • Do ręcznego i mechanicznego wciągania z siłami rozciągającymi do 500N

Zalety:

  • Otwór w zabezpieczającej tubie umożliwia zawieszenie multipatchcordu w szafie oraz ułatwia przeciąganie
  • Kaskadowe długości ‘wąsów’ multipatchcordu: przyrosty co 5 cm
  • Wszystkie popularne typy złączy, takie jak LC, SC, ST, FC lub E2000®
  • Dostępne również złącza typu PC i APC
  • Wszystkie wersje dostępne z ‘wąsami’ w ochronie tuby 1,8 mm wzmacnianymi kevlarem lub tuby 0,9 mm wykonanymi z FR-LSOH
  • Oznaczenie kolorami ‘wąsów’ przy rozszyciu multipatchcordu w tubach 1,8 mm -  Typ włókna OS2: żółty; OM2: czarny; OM3: aqua; OM4: fiolet; zgodnie z IEC 60304
  • Oznaczenie kolorami ‘wąsów’ w tubie 0,9 mm: kolory zgodne z IEC 60304

Jak wysłać zapytanie dotyczące konfiguracji multipatchcord do opiekuna handlowego.

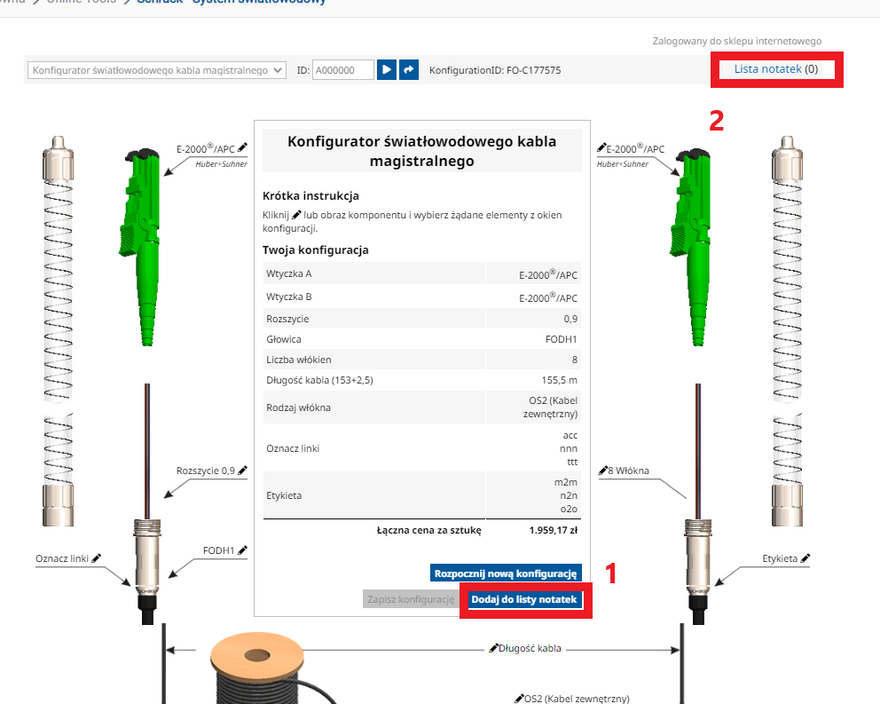

Po zapisaniu konfiguracji multipatchcorda światłowodowego należy:

  • 1. kliknąć przycisk dodaj do listy notatek
  • 2. kliknąć w "Lista notatek"

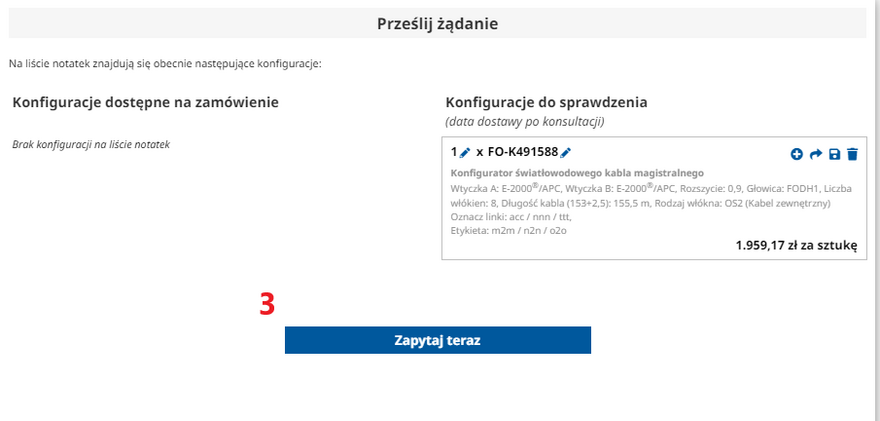

  • 3. kliknąć przycisk Zapytaj teraz - po kliknięciu tego przycisku zostanie wysłany e-mail, do opiekuna handlowego wraz z Państwa konfiguracją multipatchcord'u.

Ceny proponowane przez konfigurator nie stanowią finalnej oferty handlowej

Wsparcie

W przypadku szczegółowych pytań i pomocy technicznej prosimy o kontakt: digital(at)schrack.pl lub m.kosciuczyk(at)schrack.pl.

Przetworzymy Twoją prośbę tak szybko jak to możliwe i skontaktujemy się z Tobą!
